世界最大級のセキュリティ機器企業グループ「ASSA・ABLOY」傘下の、セキュリトロン社の電磁石錠 |
|
国内で言う電気錠は、外観的に、通常の「錠」とほぼ同じですが、マグナロック®はただの箱のようで、とても錠前には見えません。この中には、電気が流れるとはたらく磁石が内蔵されており、その吸着力で扉をホールドするという、新しい概念の電気錠なのです。
電磁石錠は最近、アジア諸国等で生産された安価な製品も出回り始めていますが、当社では各種規格への認定及び準拠製品であり、その性能が唯一信頼に足るセキュリトロン社のマグナロック®シリーズをお勧めしております。マグナロック®は米国内での電磁石錠市場のトップシェアであり、セキュリトロン社は国際的にもっとも権威的な防犯製品企業グループ「ASSA・ABLOYグループ」の一員です。マグナロックと表記できるのは、登録商標である、セキュリトロン社のマグナロック®シリーズだけなのです。 |
|
マグナロック®の準拠および認定 |
UL (Underwriters Laboratories Inc)
米の火災保険業者団体によって設立された、世界最大規模の安全試験団体。火災、盗難その他に対し安全基準を設け、認定事業をおこなっている。 マグナロック®は、防火規格の認定(火災時の高熱における変形等の耐久)取得。
NEMA (National Electrical Manufacturers Association)
米国電気機器製造協会による標準規格レベル NEMA4x準拠。屋内外において、吹き付けられる埃、水から保護できる状態の製品。外装が凍っても影響がない、など。NEMA4xの準拠レベルはIP66に相当。
＜ 参考 ＞ IP International Protection
IEC(国際電気標準会議)定義の防水規格保護等級。IP66は、完全な防塵、対強放水での保護が要件で、水中使用、水没に次ぐ高耐久等級。船の甲板での使用も可能。
CE Communaute Europeenne/CE Approved
CE指令(EU地域共通安全規制規格の作成)に適合した製品に貼り付けられる安全マーク(CEマーキング)表示済。同経済圏内で販売される指定製品には貼付義務がある。
※ 他社サイトで「マグナロック®施工例」と称するデータを載せたサイトのなかで、あきらかに他社の安価な「電磁石錠」で施工された物件があります。ご注意ください。 |
マグナロック®スペック |
型式 |
本体サイズ
(ストライクプレート)吸着面W x 吸着面H x D(mm) |
吸着力N
(kgf) |
設計単価
(税抜) |
面付けタイプ |
M32M |
204x48x39
(159x42x14) |
2,666
(272) |
50,600円 |
M32BM |
63,200円 |
M62M |
204x74x45
(153x70x13) |
5341
(545) |
64,400円 |
M62BM |
78,200円 |
M82BM |
305x74x45
(242x70x13) |
7938
(810) |
92,000円 |
埋め込み型 |
SAMM |
276x38x29
(276x37x29) |
4449
(454) |
118,000円 |
SAMBM |
133,000円 |
SAM2-24M |
183x29x25
(183x29x25) |
2666
(272) |
118,000円 |
M34R M |
268x38x29
(162x37x11) |
54,000円 |
M34R BM |
67,800円 |
小型キャビネット用 |
MCL-24 |
117x29x19
(159x42x13) |
882
(90) |
27,100円 |
※ 型式の12、24は作動電圧(DC)をあらわします。表記なしはどちらでも作動します。
※「SC」は扉開閉状態確認機能付き 閉扉信号入力が必要な制御盤にも使用できます。
※ 2006年4月より設計価格が変更されています。 |
|
設置門扉の製作について |
|
マグナロック®の特徴と優位性 |
雨風に強いく、屋外で使用可能！
雨や結露など悪条件下での耐久性が強いことが最大の特徴です。従来の電気錠は、雨水の浸入等に起因する電気的トラブルがおきがちでした。マグナロック®は、ラッチ、ギアなどのメカニカルな可動部がないため、日常における完全防水を実現しています。(NEME4規格準拠)従来は使用をはばかられていた門扉等の外構ゲートに、マグナロック®はその選択肢を広げます。
凍結、高温に強い！
動作環境が-40〜+60℃と広範囲です。国内にあっては、炎天での直射日光下や、寒冷地での風雪時であっても、問題なく動作します。寒冷地使用については、NEME4規定により、外装凍結時でも動作が保証されています。また、火災による高温についてもUL規格で認定されています。
メンテナンスが楽！
故障が少なく、メンテナンスが楽です。 一般的な電気錠は、経年して扉の建付けが狂ってくると、かんぬきやセンサーの位置がずれ、異常信号を発したり、動作不良がおこることがたびたびありました。マグナロック®は、面同士で吸着する単純な構造なので、少々狂いが出たところで、基本動作にはまったく影響がないようになっています。
引戸でも使用可能！
マグナロックTMは、開き戸だけでなく、引戸にも使えます。引き戸用の電気錠は従来も存在しましたが、開き戸よりも使用条件がシビアで、特に屋外での使用はほぼ絶望的でした。マグナロック®は、ラッチング位置がずれやすい引戸においても、まったく問題なく使用することができます。また、その場合の強度も、開き戸の場合とまったく同等です。
施工が簡単！
既設の扉を電気錠化する場合、最も問題なのが、新たな錠を取り付けるための穴加工と、扉内の配線工事でした。これはたいへん手間がかかるため、よほどスキルがある業者しか対応できず、そのぶん工賃に跳ね返ってくるものでした。マグナロック®は、基本的にドア枠に面付けで設置する(面付け型の場合)ため、設置、配線工事ともたいへん簡単に済みます。
避難経路にも使用可能！
消防法上、避難経路に供される部分では、非常時に自動的に開放する電気錠しか使用できません。マグナロック®は、通電時にロックする「通電時施錠型」なので、災害での停電時には自動的に開放しますので、そのような場面でも使用することが可能です。逆に、停電したからといって開いてはまずいゲートでは、バックアップ電源装置を用いることで対応可能です。
消費電力が小さく、経済的！
マグナロック®の消費電力は、他社の電磁石錠、マグネット錠より小さい3.6W(M32タイプの場合)しかありません。動作中は常に電気を消費する電磁石錠にとって、これは経済的にも重要なことです。
即時開錠！残留磁力がない！
開錠操作時に残留磁力がほとんど残りませんので、スイッチを押してから開錠するまでわずか0.05秒(メーカー測定時)しかからず、タイムストレスなく扉を開けられますし、ゲート通過時に磁力の影響を受けません。他社電磁石では通電が切れても磁気が残るため、開錠するのに時間がかかるものがあります。
安価に導入可能！
マグナロック®は基本的に、電源と開錠スイッチさえあればシステムを組むことが可能です。従来の電気錠は、錠以外のバックヤードにも同等以上のコストが必要でした。マグナロック®は、システムの組み方によっては、たいへんコストを抑えた設計が可能です。当社はさらに、安価で使い勝手がいい部品を数多く揃えておりますので、他社では不可能で、かつ安心なシステムをご提案することが可能です。 |

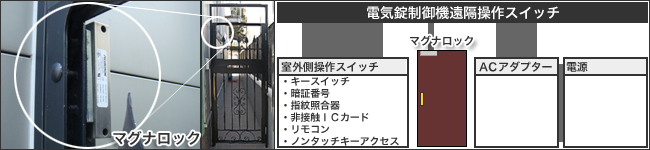

システム接続例 |
|
マグナロック®は、通電中は常時吸着力を保持します。また、本体には開錠のためのスイッチ類はありませんので、通常は開錠用の何かしらの装置が、ゲートの内外ともに必要となります。
例) 外部からの開錠方法
・鍵(キースイッチ)
・暗証番号(テンキー)
・指紋照合(バイオメトリクス)
・非接触IC(非接触カード、タグ)
・リモコン
例) 内部からの開錠方法
・開錠スイッチ(押しボタン式、静電気感知式)
・人感(パッシブ)センサー
・退室も管理する場合は、外部と同じアクセス装置を設置 |
|
マグナロック®の納まり図 |
|
本体を取り付ける場所がない場合は、右図のように別途ブラケットを用意する必要があります。現場での取り合いに合わせ、セミオーダーで作成を受け付けております。 |
プラン/設計・代行いたします
当社では、マグナロック®に関するあらゆるシステムのプランニングや設計、コーディネイトを代行いたします。使ってみたいが初めてなのでわからない方や、システムを組むのが面倒だとお思いの方は、ぜひ当社にお問合せください。なお、当社ではマグナロック®を組み込んだ門扉や建具の設計、製作、施工も承っております。既存門扉に設置する場合のブラケット製作や、改造も可能です。すなわち、どんな門扉であろうとマグナロック®を組み込むことができノウハウと技術を持っているのです。また、監視カメラなどの防犯装置とのコーディネートも可能です。
トータルに提案することができる数少ない企業である当社に、ぜひともご用命ください。 |
|
マグナロック施工例 |
 |
個人邸・既設門扉改造 |
既設の既製品門扉にMCL-24を設置した例です。
施錠はしたいが、来客時にいちいち開けにいくのも、出かけるのに掛けるのも面倒と言うことで、オートロック化しました。
製品が小型マグナロックである理由は、暴力的な侵入は想定しない(乗り越えできる)からです。 |
|
 |

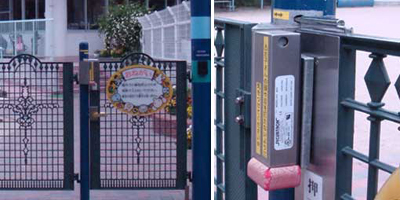

保育園・既設鋳物門扉改造 |
既設門扉が鋳物製で、オートロック化は門を替えるしかないと諦められていた現場でした。
マグナロック（M32-M）本体は柱に、受けはベースを設置して扉に付けました。保護者を事務室インターフォンで確認した後に、遠隔操作で開ける事ができます。
柱が円柱だったため、マグナを設置できるような別注ブラケットを製作しています。 |
|
 |

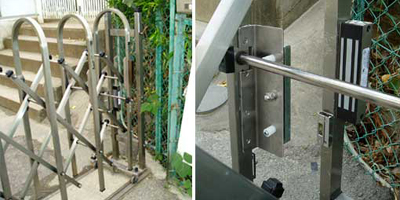

幼稚園・既存門扉改造 |
従来の電気錠では不可能な、伸縮門扉です。メインの入り口であるにもかかわらず、日中は開け放し、夜間は自転車チェーンで施錠という状態でした。
保護者の方や、休日の地域の方への貸し出し用に、暗証番号でも開けられるようになっています。また、職員室からはリモコンでも開錠できます。 |
|
 |

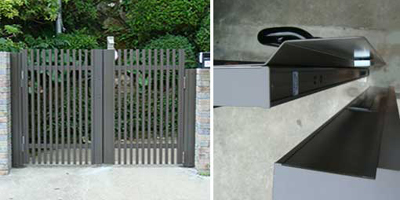

幼稚園・新設門扉交換 |
既設の電気錠付門扉が、経年して動作が悪くなったため、扉ごとリニューアルしました。
従来は家庭用の流用だったため、錠の使い勝手が悪く、また、オートヒンジも無理な取り付けをしていたため破損していました。
今回は門柱を別注とし、ヒンジを無理なくセット、スムーズに自閉できるようにしました。また、召合せを建具高さに合せ、錠を彫り込むなど、既成品改造とわからないように、仕上げました。
ベース：TOEXプログコート1型 |
|
 |

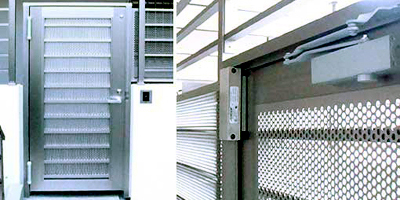

マンション勝手口 新設 |
新築マンションの勝手口が非接触ICカードにプラン変更されたのに伴い、雨に濡れても壊れない電気錠ということでM32-Mが採用されました。
非常時（停電時）には必ず開放する錠ですから、このような避難経路であっても設置が可能です。 |
|
 |

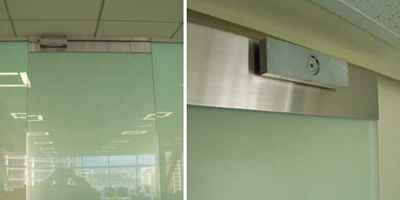

オフィス・強化ガラスドア改造 |
社長室のテンパードアに、リモコン錠を追加設置したパターン。
ドアは、框がまったくないデザインでしたが、はかまを設置して、そこに受けを設置。本来は錠の部分だけでよかったのですが、意匠の関係で、全幅通すことになりました。いかにデザイン性を損なわずに設置できるかも、腕の見せ所です。
なお、この錠はオートロックではなく、リモコンで施開を繰り返すようにしています。 |
|
 |

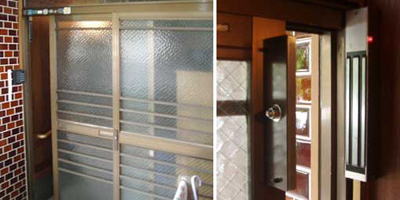

個人邸・引き違い玄関改造 |
ご主人が高齢で、施錠忘れが多いということで、扉が締まると必ず閉まるオートロック化をしました。また、お体も不自由であるため、居間から遠隔で開けられるリモコンも採用。開けっ放しの解消で、不要な訪問販売のシャットアウトにも役立ったそうです。
受けは、アングルベースで持ち出して設置しています。
※この錠はセキュリトロン社以外の製品です。 |
|
 |

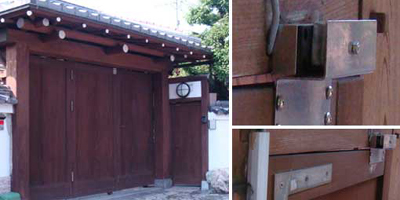

個人邸・くぐり戸改造 |
歌舞伎門のくぐり戸。猿錠＋旧式の遠隔操作のソレノイド錠が付いていましたが、ドアの建て付けが狂い、掛かりが悪いため、ラッチング位置ずれに追従するマグナロックに変更しました。
従来のものはオートロックにはなってませんでしたが、今回それが実現できました。 |
|
 |

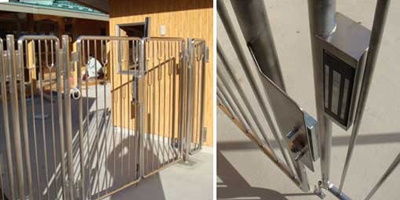

保育園・新設門扉 |
最初からマグナロックを仕込むことを念頭に設計された、オールステンレス製の門扉です。デザインや収まりに無理がなく、すっきりと仕上がります。
屋内、外双方から、高い位置にあるスイッチで開錠できますが、これは不審者対策より、園児の脱出に対する対策のためです。
門扉設計：福岡第一設計様
製作：弊社 |
|
 |
クラブハウス・引込ゲート |
開口幅5m強の大型引き分けゲートです。従来ですと電気錠設置自体が難しいスタイル。
今回は、各扉の戸尻側に受け、門柱の裏にM62-BMを設置しています。柱に電気部分を設置することで、可動幅が大きな戸でも、問題なく設置できます。
門扉設計/製作：丸任ジャパン様 |
|
 |

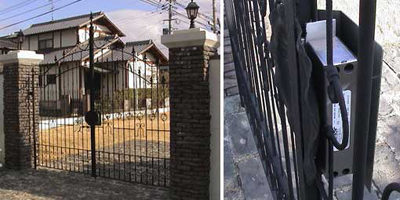

個人邸・新設門扉 |
開口幅4m強の、大型の特注ロートアイアン門扉です。施主からは最初から電気錠化の打診があっていましたが、対応できないと工務店が返答していたようです。
意匠が細身のため、錠設置スペースが無く、建て付けの変動もおきやすいのですが、マグナなら問題なく制御ができます。
門扉設計/製作：井上デザイン様 |
|
このように、弊社では、いかなる形状の門扉、玄関扉であっても、マグナロックを導入することができます。それに際しては、既設のデザインを損なわないように、また、突起物等で使用者に危険が無いように、各種のBOXやブラケットを設置した上で施工することもできます。施工経験も豊富で、製作金物にも造詣がある当社で、ぜひご検討ください。
【 受注までの流れ 】 |
1. プランお打ち合わせ、もしくは現地調査 |
↓ |
2. お見積もり |
↓ |
3. 詳細確認、再見積もり |
↓ |
4. 施工 |
|
|
|
推奨される、マグナロック®の使用部位 |
■ 教育施設、機関での屋外ゲート管理に |
過日の「大阪・池田小学校、児童殺傷事件」を契機に、幼稚園や学校などにおける部外者の校庭への侵入制限を行う必要が叫ばれています。特に、教育委員会などが発行した危機管理マニュアルで、門扉の施錠の徹底が通達されている地域もあります。しかし、その後も断続的に起こった同様事件を検証したとき、そういった管理がまったく不十分であり、その間隙を突くような形で事件が繰り返されていることは、まったく悲しみに耐えません。
教育施設での門扉施錠が徹底されないのは、管理(つまり、いちいち職員が施開錠を行いに出向かなければならない)が煩雑であるためと考えられます。そこで、常にゲートは閉時には施錠され、来客確認時には職員室からでも遠隔で操作できる、いわゆる「オートロックの電気錠システム」です。
しかし、既存のゲートを改造しての電気錠の設置は技術的にも製品的にも、ほぼ不可能と思われていました。新規で門扉を製作し電気錠を導入することは、かなりのコストがかかることは周知です。マグナロック®は、そういった場面で唯一、十分に使うことができる錠です。屋外使用、既存門扉での追加設置、それに伴う総コストの軽減という意味から、これこそ有効な選択肢だと断言できるでしょう。
また、幼稚園や保育園、老建施設などでは、入場制限以外にも、入所者が勝手に外出する事を制限したい場合にもマグナロック®によるオートロック・システムは適しています。
|
■ 情報管理のための、オフィス入退室管理に |
05年に施行された「個人情報保護法案」に関連し、企業の個人情報の取り扱いに厳正さが求められるようになりました。内部情報の漏洩で最も多いのが、内部従業員の持ち出しです。そのため、入室だけでなく、夜間の居残りなどの退出時間を含めた管理が必要だと考えられています。マグナロック®を使ったシステムであれば、それらの時間をすべてPCで記録、管理することが簡単に、しかも比較的安価に実現出来ます。
|
■ 一般住宅での、門扉の遠隔操作に |
門扉の施錠を行うことで、侵入抑止には大きな効果があります。しかし、多くの住宅でほとんど励行されていません。それは、来客時にわざわざ開けに行かなくてはならない不便さにも由来しています。
ですが、電気錠付の門扉は高価で、まして門扉ごと交換するとなると大きな出費で、利便性だけで採用することはためらわれます。
その点、マグナロック®は、いかような既存門扉にも設置が可能(※ 注：当店のノウハウがあれば)ですから、大幅に安価に設置が可能です。
|
■ 集合住宅の共用部オートロックに |
エントランスのオートロックが未整備の物件であっても、既存のドアがあれば、それにマグナロック®を設置することでオートロック化することが可能です。従来のメタルキーや暗証番号はもちろん、近年普及が著しい非接触ICカード等の機能も、他機種よりはるかに安価に導入ができます。
|
■ マンション自転車置き場を快適に |
マンションの自転車置き場の扉を自閉式にした場合、自転車やバイクの出し入れの際に、閉まって来る扉が邪魔になります。ボディに当たれば傷が付きますし、タイヤに当たれば扉のほうが痛みます。かといって、開けた状態でホールドできる装置を付けてしまうと、そのまま立ち去る不心得者が現れ、オートロックの意味を成さないことも…。
そんな時、マグナロック®を利用したホールド装置を追加設置してやれば、一定時間開放した後、自動的にホールドを解除することができます。当社オリジナルの装置です。
|
マグナロック®の注意事項 |
マグナロック®は強力な磁力によって動くものですから、クレジットカードなどの磁気情報に悪影響を与えることがあります。そういったものは、あまり近づけないようお気をつけください。
特に、ストライクプレートの設置方法や位置関係によっては、十分な吸着力を発揮できない場合があります。特に、ストライクプレートを強固に固定すると、経年でのトラブルの元になりますので、ご注意ください。
他社の類似商品の中には、十分な吸着力を持たないものや、防水性のないものもあります。選択の場合は、十分にご検討ください。お求めの際は、アメリカ本国ではもちろん国際的にも信用されたメーカー製品である「マグナロック®」をご指定ください。
当社はマグナロック®の販売代理店です。他の販売代理店経由でお買い上げになられた製品の動作不良、施工不良に対するサポートは、すべて有料となります。製品知識、施工履歴が豊富な当店に、ぜひとも材工一貫でご用命ください。
当社では電気錠のエキスパートによる施工店を全国レベルでご紹介できます。ぜひお問合せください。 |
【業者様向け】マグナロック・サポートクラブ 会員募集中 |
国内では新しい商品であるマグナロック®に対する、製品知識の欠如が原因と見られる粗悪な施工が散見、また、ご相談が寄せられています。誤った知識、工法での設置は、動作不良＝防犯性能の低下に直接つながるばかりか、製品の故障、破損もおきています。当社では電気錠のエキスパートによるサポートクラブ店を全国レベルで組織し、お客様へのサポートとさせていただこうと考えております。 |
サポートクラブ会員店・募集要項 |
■ 設立要旨
マグナロック®のエキスパートを養成し、各地でのトラブルシューティングを含めたサポート体制を構築する。
■ 応募資格
マグナロックならびに、周辺システムの機器設置、配線、弱電の施工が可能な業者(経験ありが望ましいが、なくとも構いません)。システム構築は当店が行いますので、商品知識量は問いません。
■ 会員メリット
・マグナロック®をメンバー向け特価で卸販売いたします。
・会員店名を当サイト内で掲示いたします。
・当店へのお問い合わせがあったお客様には、エリアに近い会員店を優先してご紹介させていただきます。
・システム構築をお手伝いします。
・施工に不安がある場合は、初期講習を行います(本社内および出張/料金は別途必要)
・随時、個別サポートをさせていただけます
・会員店以外の施工によるトラブル物件についても、有料でサポートさせていただきます。
■ マグナロック® 製品とシステムのメリット
・特に外構門扉での使用で注目されています。
・学校、幼稚園などの教育施設で、全国的に採用されています。(標準採用されている地域もあります)
・一般的な電気錠システムより、安価に導入することができます。
・動作システムは、比較的簡単なので、電気の知識が多少なりともあれば、習得は簡易です。
・施工業者は少ないため、新規の顧客開拓が可能です。
・いかなる形状、材質の門扉、扉であっても、設置可能。(方法論については、当社から指導させていただきます。また、そのために必要な工法やブラケット等のご案内、製作もさせていただきます。)
■ 応募方法
以下の内容をお書き添えの上、メール、FAXにてお申し込みください。
・会社名、代表者もしくは担当者のお名前
・所在地(おところ、お電話番号、FAX番号、メールアドレス)
・事業内容、会社略歴
・錠前(電気錠)設置の経験の有無
・入退室管理システムの設計経験の有無
・電気工事資格の有無
※ 審査のうえ、後日お電話で面談させていただきます。
メール送り先： kyelock@mazken.jp
■ 注意事項
サポートクラブ会員店における施工は、向こう2年間の動作補償を行います。サポートクラブ会員店以外による施工は補償対象外となります(有償でのサポート)
製品のみのお買い上げのお客様については、サポートは一部有料になることがございます。材工一貫でのご発注がお得です。 |
