マグナロックTMとは |
-
|
|
マグナロックTMは「電磁石錠」です。アメリカなどの海外では広く使用されていますが、国内ではまだなじみの少ない商品です。
国内で言う電気錠は、外観的に、通常の「錠」とほぼ同じですが、マグナロックTMはただの箱のようで、とても錠前には見えません。この中には、電気が流れるとはたらく磁石が内蔵されており、その吸着力で扉をホールドするという、新しい概念の電気錠なのです。
電磁石錠は最近、アジア諸国等で生産された安価な製品も出回り始めていますが、当社では各種規格への認定及び準拠製品であり、その性能が唯一信頼に足るセキュリトロン社のマグナロックTMシリーズをお勧めしております。マグナロックTMは米国内での電磁石錠市場のトップシェアであり、セキュリトロン社は国際的にもっとも権威的な防犯製品企業グループ「ASSA・ABLOYグループ」の一員です。マグナロックと表記できるのは、登録商標である、セキュリトロン社のマグナロックTMシリーズだけなのです。
| マグナロックTMの準拠および認定 |
| UL Underwriters Laboratories Inc |
- 米の火災保険業者団体によって設立された、世界最大規模の安全試験団体。火災、盗難その他に対し安全基準を設け、認定事業をおこなっている。 マグナロックTMは、防火規格の認定（火災時の高熱における変形等の耐久）取得。
-
|
| NEMA National Electrical Manufacturers Association |
- 米国電気機器製造協会による標準規格レベルNEMA4ｘ準拠。屋内外において、吹き付けられる埃、水から保護できる状態の製品。外装が凍っても影響がない、など。NEMA4ｘの準拠レベルはIP６６に相当。
- ＜参考＞ IP International Protection
- IEC（国際電気標準会議）定義の防水規格保護等級。IP66は、完全な防塵、対強放水での保護が要件で、 水中使用、水没に次ぐ高耐久等級。船の甲板での使用も可能。
-
|
| CE Communaute Europeenne／CE Approved |
- CE指令（ＥＵ地域共通安全規制規格の作成）に適合した製品に貼り付けられる安全マーク（CEマーキング）表示済。同経済圏内で販売される指定製品には貼付義務がある。
-
|
|
マグナロックTMの特徴と優位性 |
-
| 雨風に強いく、屋外で使用可能！ |
- 雨や結露など悪条件下での耐久性が強いことが最大の特徴です。従来の電気錠は、雨水の浸入等に起因する電気的トラブルがおきがちでした。
- マグナロックTMは、ラッチ、ギアなどのメカニカルな可動部がないため、日常における完全防水を実現しています。（NEME4規格準拠) 従来は使用をはばかられていた門扉等の外構ゲートに、マグナロックTMはその選択肢を広げます。
-
|
| 凍結、高温に強い！ |
- 動作環境が-40～+60℃と広範囲です。国内にあっては、炎天での直射日光下や、寒冷地での風雪時であっても、問題なく動作します。
- 寒冷地使用については、NEME4規定により、外装凍結時でも動作が保証されています。また、火災による高温についてもＵＬ規格で認定されています。
-
|
| メンテナンスが楽！ |
- 故障が少なく、メンテナンスが楽です。 一般的な電気錠は、経年して扉の建付けが狂ってくると、かんぬきやセンサーの位置がずれ、異常信号を発したり、動作不良がおこることがたびたびありました。
- マグナロックTMは、面同士で吸着する単純な構造なので、少々狂いが出たところで、基本動作にはまったく影響がないようになっています。
-
|
| 引戸でも使用可能！ |
- マグナロックTMは、開き戸だけでなく、引戸にも使えます。引き戸用の電気錠は従来も存在しましたが、開き戸よりも使用条件がシビアで、特に屋外での使用はほぼ絶望的でした。
- マグナロックTMは、ラッチング位置がずれやすい引戸においても、まったく問題なく使用することができます。また、その場合の強度も、開き戸の場合とまったく同等です。
-
|
| 施工が簡単！ |
- 既設の扉を電気錠化する場合、最も問題なのが、新たな錠を取り付けるための穴加工と、扉内の配線工事でした。これはたいへん手間がかかるため、よほどスキルがある業者しか対応できず、そのぶん工賃に跳ね返ってくるものでした。
- マグナロックTMは、基本的にドア枠に面付けで設置する（面付け型の場合）ため、設置、配線工事ともたいへん簡単に済みます。
-
|
| 避難経路にも使用可能！ |
- 消防法上、避難経路に供される部分では、非常時に自動的に開放する電気錠しか使用できません。マグナロックTMは、通電時にロックする「通電時施錠型」なので、災害での停電時には自動的に開放しますので、そのような場面でも使用することが可能です。
- 逆に、停電したからといって開いてはまずいゲートでは、バックアップ電源装置を用いることで対応可能です。
-
|
| 消費電力が小さく、経済的！ |
マグナロックTMの消費電力は、他社の電磁石錠、マグネット錠より小さい3.6W（M32タイプの場合）しかありません。動作中は常に電気を消費する電磁石錠にとって、これは経済的にも重要なことです。
|
| 即時開錠！残留磁力がない！ |
開錠操作時に残留磁力がほとんど残りませんので、スイッチを押してから開錠するまでわずか0.05秒（メーカー測定時）しかからず、タイムストレスなく扉を開けられますし、ゲート通過時に磁力の影響を受けません。他社電磁石では通電が切れても磁気が残るため、開錠するのに時間がかかるものがあります。
|
| しかも、安価に導入可能！ |
- マグナロックTMは基本的に、電源と開錠スイッチさえあればシステムを組むことが可能です。従来の電気錠は、錠以外のバックヤードにも同等以上のコストが必要でした。マグナロックTMは、システムの組み方によっては、たいへんコストを抑えた設計が可能です。当社はさらに、安価で使い勝手がいい部品を数多く揃えておりますので、他社では不可能で、かつ安心なシステムをご提案することが可能です。
-
|
|
システム例 |
| |
|
片開き門扉への施工例
ロートアイアン型材によるスチール製門扉に組み込んだ例
門扉設計/製作も当社 |
|

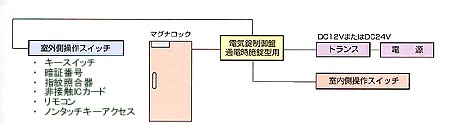

＜マグナロックTM 基本システム図＞
|
|
マグナロックTMは、通電中は常時吸着力を保持します。また、本体には開錠のためのスイッチ類はありませんので、通常は開錠用の何かしらの装置が、ゲートの内外ともに必要となります。
- ＜外部からの開錠方法 -例-＞
- 鍵（キースイッチ）
- 暗証番号（テンキー）
- 指紋照合（バイオメトリクス）
- 非接触IC（非接触カード、タグ）
- リモコン
- ＜内部からの開錠方法 -例-＞
- 開錠スイッチ（押しボタン式、静電気感知式）
- 人感（パッシブ）センサー
- 退室も管理する場合は、外部と同じアクセス装置を設置
|
＜マグナロックTM 基本納り図＞
|  |
開き戸の場合 | 引き戸の場合 |
本体を取り付ける場所がない場合は、右図のように別途ブラケットを用意する必要があります。現場での取り合いに合わせ、セミオーダーで作成を受け付けております。
|
プラン/設計・代行いたします
当社では、マグナロックTMに関するあらゆるシステムのプランニングや設計、コーディネイトを代行いたします。使ってみたいが初めてなのでわからない方や、システムを組むのが面倒だとお思いの方は、ぜひ当社にお問合せください。
なお、当社ではマグナロックTMを組み込んだ門扉や建具の設計、製作、施工も承っております。既存門扉に設置する場合のブラケット製作や、改造も可能です。すなわち、どんな門扉であろうとマグナロックTMを組み込むことができノウハウと技術を持っているのです。また、監視カメラなどの防犯装置とのコーディネートも可能です。
トータルに提案することができる数少ない企業である当社に、ぜひともご用命ください。
|
推奨される、マグナロックTMの使用部位 |
| 教育施設、機関での屋外ゲート管理に |
過日の「大阪・池田小学校、児童殺傷事件」を契機に、幼稚園や学校などにおける部外者の校庭への侵入制限を行う必要が叫ばれています。特に、教育委員会などが発行した危機管理マニュアルで、門扉の施錠の徹底が通達されている地域もあります。しかし、その後も断続的に起こった同様事件を検証したとき、そういった管理がまったく不十分であり、その間隙を突くような形で事件が繰り返されていることは、まったく悲しみに耐えません。
教育施設での門扉施錠が徹底されないのは、管理（つまり、いちいち職員が施開錠を行いに出向かなければならない）が煩雑であるためと考えられます。そこで、常にゲートは閉時には施錠され、来客確認時には職員室からでも遠隔で操作できる、いわゆる「オートロックの電気錠システム」です。
しかし、既存のゲートを改造しての電気錠の設置は技術的にも製品的にも、ほぼ不可能と思われていました。新規で門扉を製作し電気錠を導入することは、かなりのコストがかかることは周知です。マグナロックTMは、そういった場面で唯一、十分に使うことができる錠です。屋外使用、既存門扉での追加設置、それに伴う総コストの軽減という意味から、これこそ有効な選択肢だと断言できるでしょう。
また、幼稚園や保育園、老建施設などでは、入場制限以外にも、入所者が勝手に外出する事を制限したい場合にもマグナロックTMによるオートロック・システムは適しています。
|
| 情報管理のための、オフィス入退室管理に |
05年に施行された「個人情報保護法案」に関連し、企業の個人情報の取り扱いに厳正さが求められるようになりました。内部情報の漏洩で最も多いのが、内部従業員の持ち出しです。そのため、入室だけでなく、夜間の居残りなどの退出時間を含めた管理が必要だと考えられています。マグナロックTMを使ったシステムであれば、それらの時間をすべてPCで記録、管理することが簡単に、しかも比較的安価に実現出来ます。
|
| 一般住宅での、門扉の遠隔操作に |
門扉の施錠を行うことで、侵入抑止には大きな効果があります。しかし、多くの住宅でほとんど励行されていません。それは、来客時にわざわざ開けに行かなくてはならない不便さにも由来しています。
ですが、電気錠付の門扉は高価で、まして門扉ごと交換するとなると大きな出費で、利便性だけで採用することはためらわれます。
その点、マグナロックTMは、いかような既存門扉にも設置が可能（※注：当店のノウハウがあれば）ですから、大幅に安価に設置が可能です。
|
| 集合住宅の共用部オートロックに |
エントランスのオートロックが未整備の物件であっても、既存のドアがあれば、それにマグナロックTMを設置することでオートロック化することが可能です。従来のメタルキーや暗証番号はもちろん、近年普及が著しい非接触ICカード等の機能も、他機種よりはるかに安価に導入ができます。
|
| マンション自転車置き場を快適に |
マンションの自転車置き場の扉を自閉式にした場合、自転車やバイクの出し入れの際に、閉まって来る扉が邪魔になります。ボディに当たれば傷が付きますし、タイヤに当たれば扉のほうが痛みます。かといって、開けた状態でホールドできる装置を付けてしまうと、そのまま立ち去る不心得者が現れ、オートロックの意味を成さないことも・・・。
そんな時、マグナロックTMを利用したホールド装置を追加設置してやれば、一定時間開放した後、自動的にホールドを解除することができます。当社オリジナルの装置です。
|

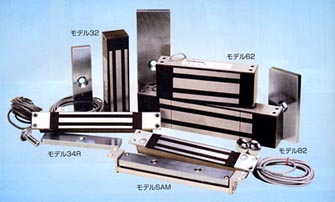

商品スペック |
|
セキュリトロン社 マグナロックTM
型 式 |
本体サイズ
（ストライクプレート）
吸着面Ｗ×同Ｈ×Ｄ（ｍｍ） |
吸着力N
（㎏ｆ） |
設計単価
（税抜） |
| 面付けタイプ |
| M32-M |
204×45×39
（159×42×13） |
2666
（272） | 50,600円 |
| M32SC-M | 63,200円 |
| M62-M |
204×74×45
（153×70×13） |
5341
（545） | 64,400円 |
| M62SC-M | 78,200円 |
| M82SC-M |
305×74×45
（254×70×13） |
7938
（810） | 92,000円 |
| 埋め込み型 |
| SAM-M |
276×38×29
（276×37×29） |
4449
（454） | 118,000円 |
| SAM-SCM | 133,000円 |
| SAM2-24 |
183×29×25
（183×29×25） |
2666
（272） | 86,200円 |
| M34R-M |
268×38×29
（162×37×11） | 54,000円 |
| M34R-SCM | 67,800円 |
| 小型キャビネット用 |
| MCL-24 |
117×29×19
（159×42×13） | 882（90） | 27,100円 |
※型式の12、24は作動電圧（ＤＣ）をあらわします。表記なしはどちらでも作動します。
※「SC」は扉開閉状態確認機能付き 閉扉信号入力が必要な制御盤にも使用できます。
※2006年4月より設計価格が変更されています。
-
電気錠のエキスパートによる施工店を、全国レベルでご紹介できます。ぜひとも、お問い合せください。
|
|
マグナロックTMの注意事項 |
- マグナロックTMは強力な磁力によって動くものですから、クレジットカードなどの磁気情報に悪影響を与えることがあります。そういったものは、あまり近づけないようお気をつけください。
- 特に、ストライクプレートの設置方法や位置関係によっては、十分な吸着力を発揮できない場合があります。特に、ストライクプレートを強固に固定すると、経年でのトラブルの元になりますので、ご注意ください。
- 他社の類似商品の中には、十分な吸着力を持たないものや、防水性のないものもあります。選択の場合は、十分にご検討ください。お求めの際は、アメリカ本国ではもちろん国際的にも信用されたメーカー製品である「マグナロックTM」をご指定ください。
- 当社はマグナロックTMの販売代理店です。他の販売代理店経由でお買い上げになられた製品の動作不良、施工不良に対するサポートは、すべて有料となります。製品知識、施工履歴が豊富な当店に、ぜひとも材工一貫でご用命ください。
- 当社では電気錠のエキスパートによる施工店を全国レベルでご紹介できます。ぜひお問合せください。
|
|
|
|
